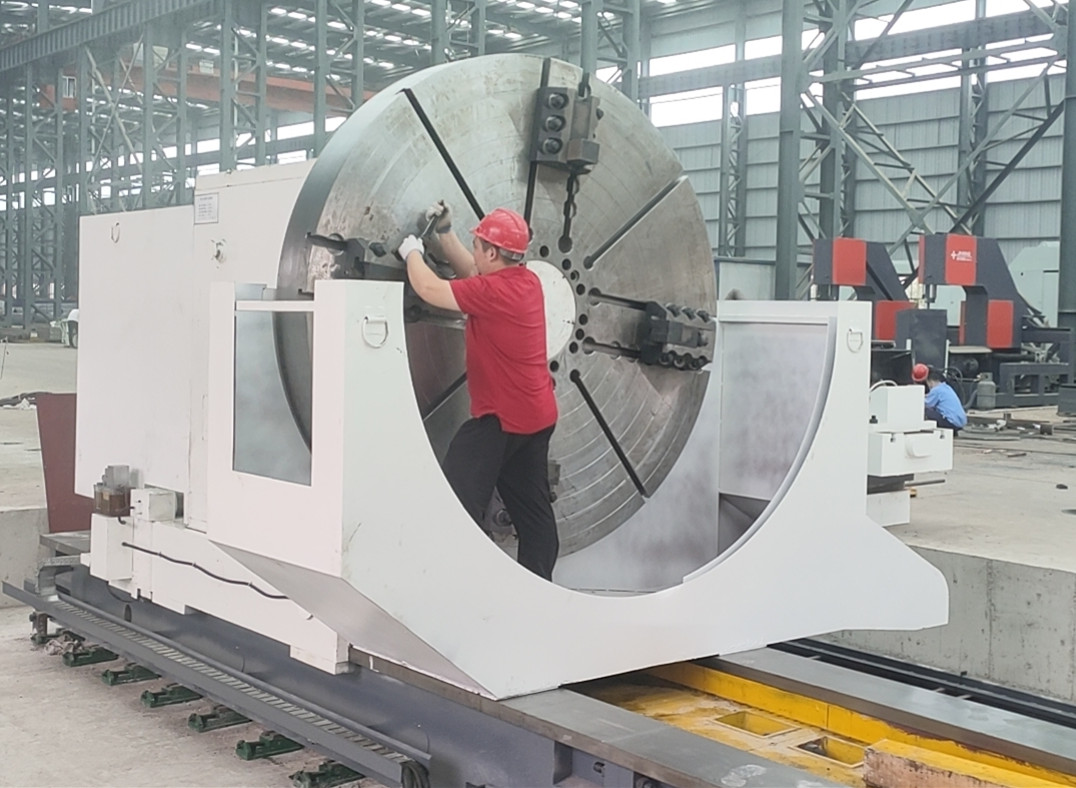

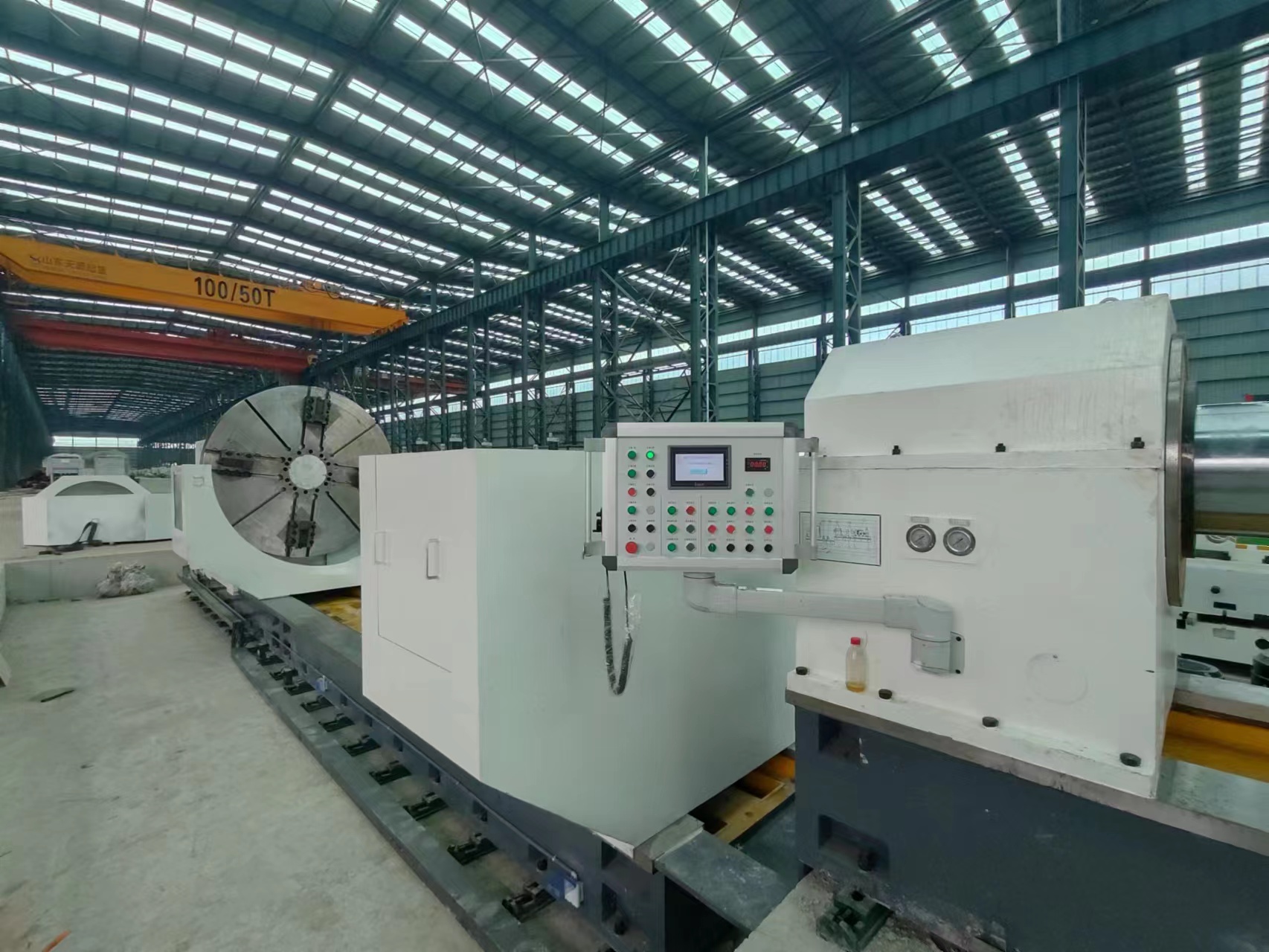

TS21300型數控深孔鉆鏜床
TS21300型機床為重型深孔加工機床,可完成大直徑重型零件深孔的鉆、鏜和套料加工。適用于大型油缸、高壓鍋爐管、鑄管模、風電主軸、船舶傳動軸和核電管等的加工。機床采用高低床身布局,工件床身及冷卻油箱安裝低于拖板床身,滿足了大直徑工件的裝夾和冷卻液回流循環要求,同時拖板床身中心高較低,保障了進給的穩定。機床配鉆桿箱,可根據工件實際加工情況選擇,鉆桿旋轉或固定。是一款集鉆、鏜、套料等深孔加工功能于一體的功能強大的重型深孔加工裝備。
機床主要技術參數如下:
工作范圍
- 鉆孔直徑范圍————————————Φ160~Φ200mm
- 鏜孔直徑范圍————————————Φ200~Φ3000mm
- 套料直徑范圍————————————Φ200~Φ800mm
- 鉆、鏜孔深度范圍——————————————0~25m
- 工件長度范圍————————————————2~25m
- 卡盤夾持直徑范圍——————————Φ500~Φ3500mm
- 工件托輥夾持范圍——————————Φ500~Φ3500mm
床頭箱
- 主軸中心高—————————————————2150mm
- 床頭箱主軸前端錐孔—————————Φ140mm 1:20
- 床頭箱主軸轉速范圍————2.5~60r/min ;二檔,無級
- 床頭箱快速移動速度—————————————2m/min

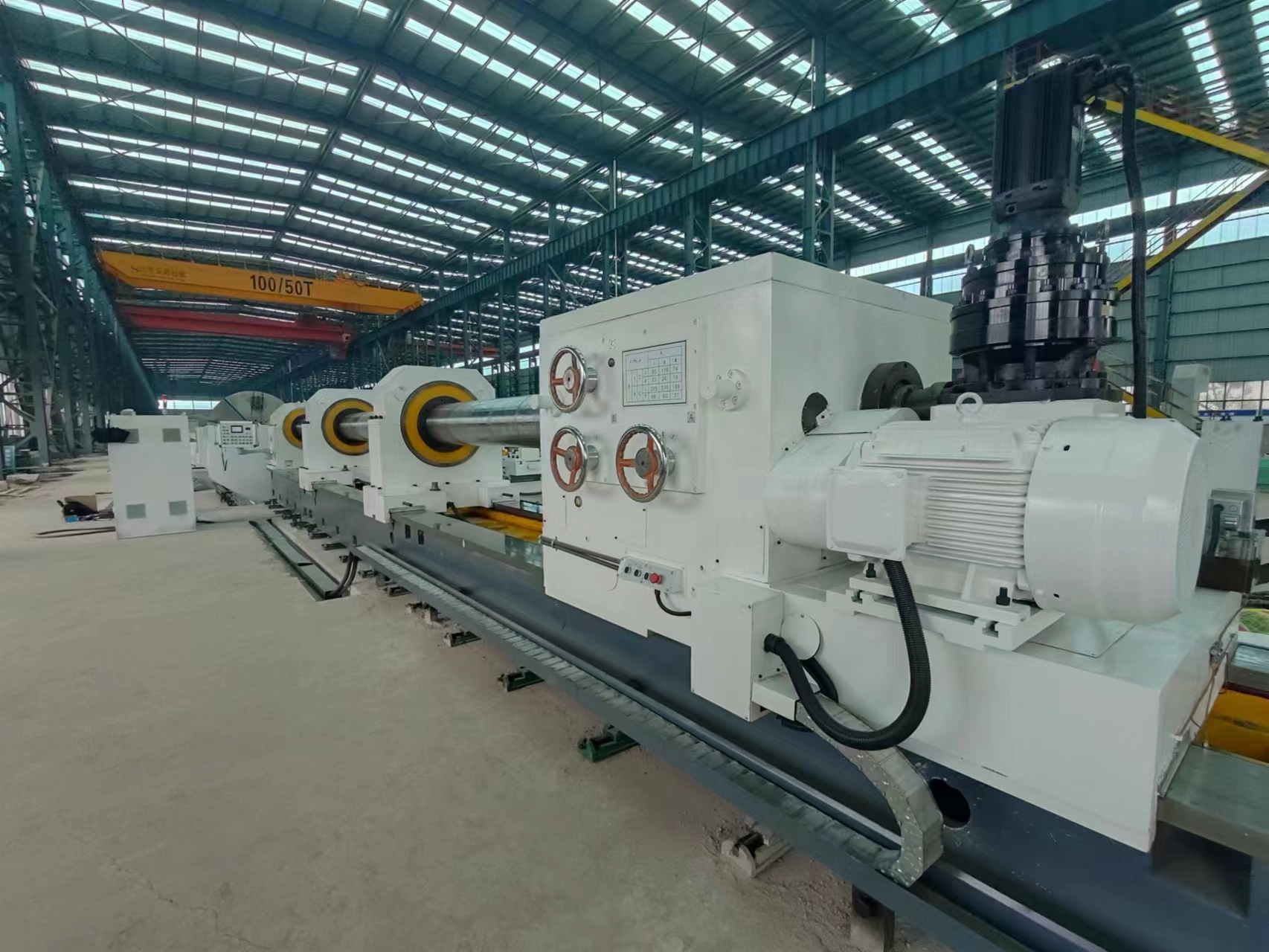

鉆桿箱
- 主軸中心高—————————————————900mm
- 鉆桿箱主軸孔徑——————————————Φ120mm
- 鉆桿箱主軸前端錐孔——————————Φ140mm 1:20
- 鉆桿箱主軸轉速范圍——————3~200r/min ;3檔無級
進給系統
- 進給速度范圍———————————2~1000mm/min;無級
- 拖板快速移動速度——————————————2m/min
電機
-
- 伺服主軸電機功率—————————————— 110kW
- 鉆桿箱伺服主軸電機功率———————55kW/75kW可選
- 液壓泵電機功率—————————————— 1.5kW
- 床頭箱移動電機功率—————————————11kW
- 拖板進給電機(交流伺服)———————11kW,70Nm
- 冷卻泵電機功率—————————————22kW兩組
- 機床電機總功率(約)————————————240kW
其它
-
- 工件導軌寬度———————————————2200mm
- 鉆桿箱導軌寬度——————————————1250mm
- 授油器往復行程———————————————250mm
- 冷卻系統額定壓力—————————————1.5MPa
- 冷卻系統最大流量———————800L/min,無級可調
- 液壓系統額定工作壓力———————————6.3MPa
- 機床外形尺寸(約)————————37m×7.6m×4.8m
- 機床總重量(約)——————————————160t
參數canshu 規格
|
5 |
8 |
10 |
12 |
15 |
18 |
20 |
25 |
占地空間 L×W×H(m) |
22× 7×3.5 |
29× 7×3.5 |
33× 7×3.5 |
37× 7×3.5 |
44× 7×3.5 |
50× 7×3.5 |
55× 7×3.5 |
66× 7×3.5 |
凈重 |
110 |
135 |
150 |
160 |
190 |
202 |
218 |
260 |
最大承重 |
100 |
100 |
100 |
100 |
120 |
120 |
120 |
130 |
