ZSK2309A三坐標重型復合數控深孔鉆床

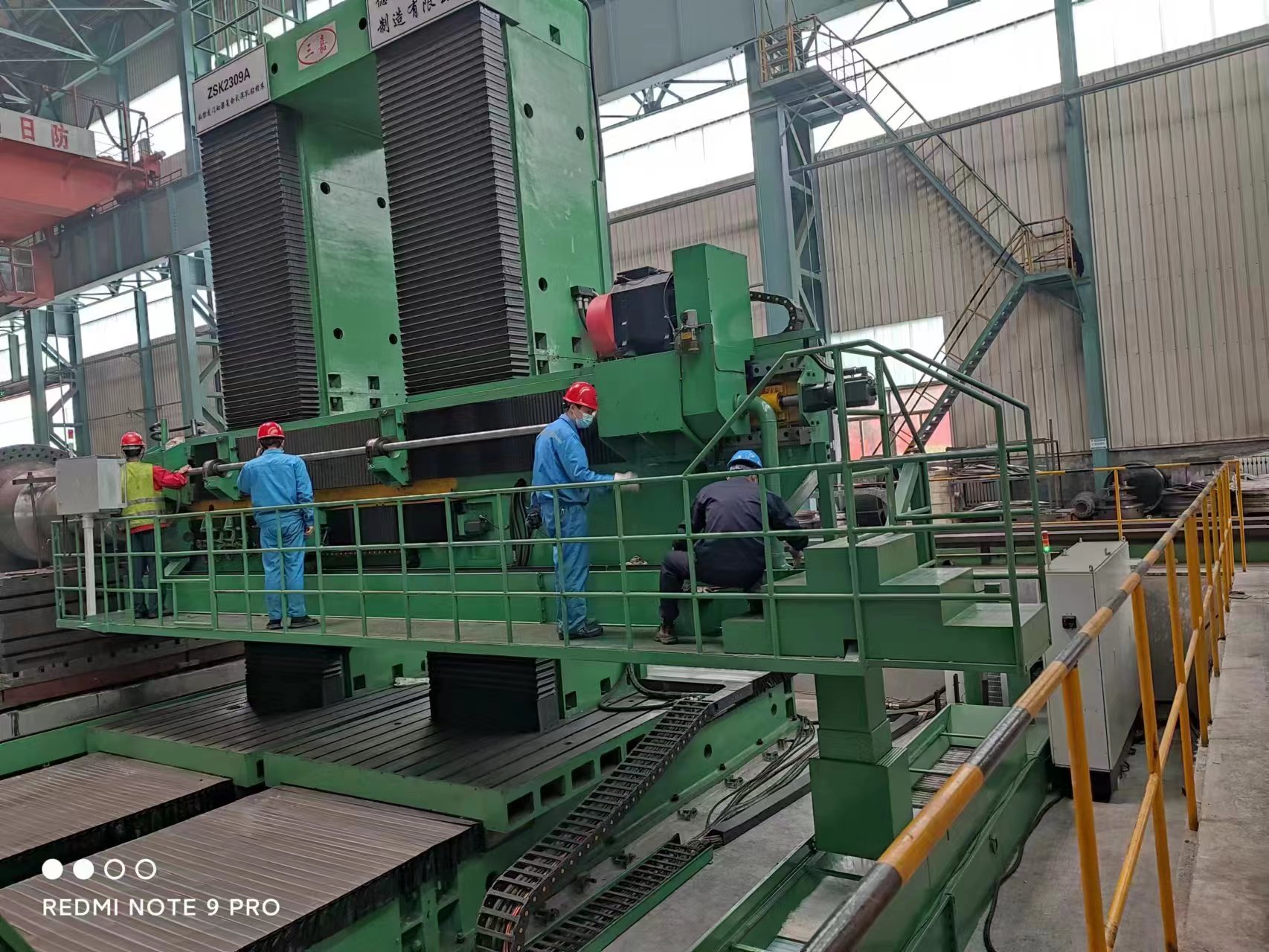

ZSK2309A三坐標重型數控復合深孔鉆床近日在客戶處(通裕重工股份有限公司)裝配調試順利完成。
該機床是國內首臺套三坐標數控重型復合深孔鉆床,具有行程長、鉆孔深度大、重量大等特點。
該機床采用數控系統控制,可用來加工具有坐標孔分布的工件。X軸驅動刀具、立柱系統橫向移動、Y軸驅動刀具系統升降移動、Z1和Z軸驅動刀具縱向移動。該機床同時包含BTA深孔鉆(內排屑)和槍鉆(外排屑)兩種形式。可加工具有坐標孔分布的工件。通過一次鉆削即可達到一般需要鉆、擴、鉸工序才能保證的加工精度和表面粗糙度。
該機床的主要部件功能和結構:
1.床體
X軸采用伺服電機驅動,滾珠絲杠副傳動,靜壓導軌導向,靜壓導軌副拖板部分鑲嵌耐磨鑄造錫青銅板。兩套床體平行布置,每套床體均配有伺服驅動系統,可實現雙驅雙動,同步控制。
2.鉆桿箱
槍鉆鉆桿箱為單主軸結構,由主軸電機驅動,同步帶及帶輪傳動,無極調速。
BTA鉆桿箱為單主軸結構,由主軸電機驅動,由減速機經同步帶及帶輪傳動,無極調速。
3.立柱部分
立柱由主立柱和輔助立柱組成。兩立柱均配有伺服驅動系統,可實現雙驅雙動,同步控制。
4.槍鉆導向架、BTA授油器
槍鉆導向架是為槍鉆鉆頭導向及槍鉆鉆桿支承之用。
BTA授油器是為BTA鉆頭導向及BTA鉆桿支承之用。
該機床的主要技術規格:
槍鉆鉆孔直徑范圍—————φ5~φ35mm
BTA 鉆孔直徑范圍—————φ25mm~φ90mm
槍鉆鉆孔最大深度—————2500mm
BTA鉆孔最大深度——————5000mm
Z1(槍鉆)軸的進給速度范圍——5~500mm/min
Z1(槍鉆)軸的快速移動速度 —8000mm/min
Z(BTA)軸的進給速度范圍 ——5~500mm/min
Z(BTA)軸的快速移動速度 ——8000mm/min
X軸的快速移動速度————3000mm/min
X軸的行程————————5500mm
X軸定位精度/重復定位———0.08mm/0.05mm
Y軸的快速移動速度—————3000mm/min
Y軸的行程 ————————3000mm
Y軸定位精度/重復定位———0.08mm/0.05mm
